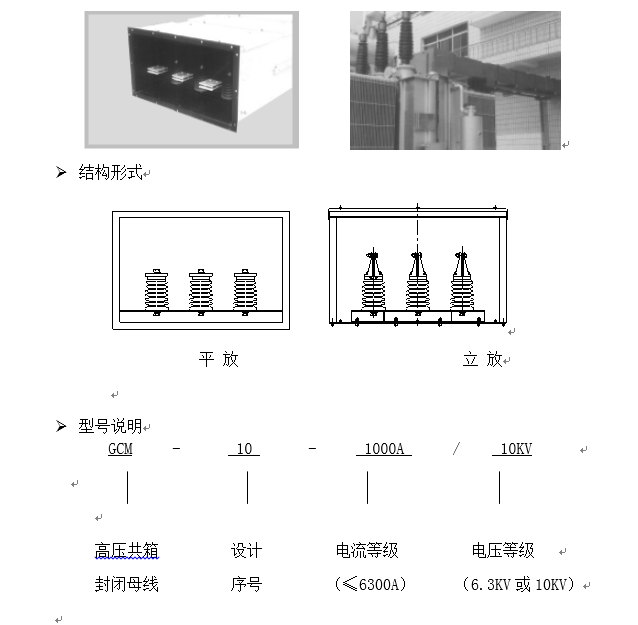

GCM-10高壓共箱封閉小蝌蚪网站在线观看係列廣泛用於300MW以上機組工作電源回路、備用電源回路、脫硫電源回路等、100MW以下發電機與高壓開關櫃及主變壓器低壓側之間的連接；也可用於發電機交、直流勵磁回路，變電所所用電引入母線或其他工業、民用設施的電源引線。

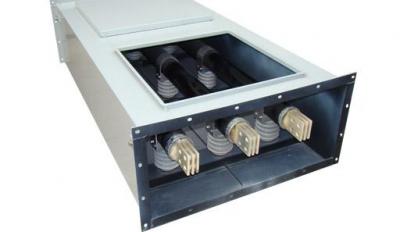

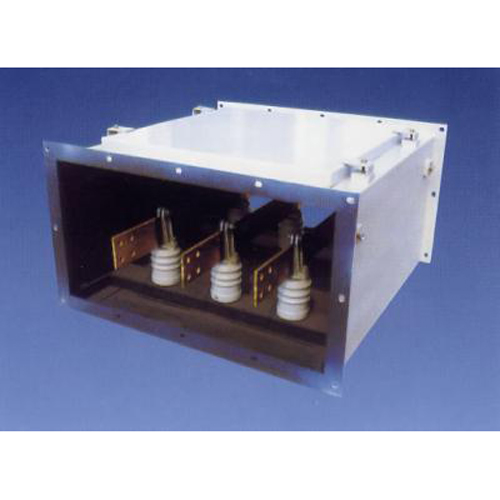

GCM-10高壓共箱封閉母線為全天候型，防護等級IP54，無論安裝在戶內還是戶外場所均能滿足防雨霧、防滴的要求。母線導體采用銅排或鋁排，箱體外殼采用弱磁鋼板或鋁板製成，具有防腐性能好、磁損耗小及外殼整體接地性能好等優點。
Ø 技術數據
額定工作電壓（KV） | 6.3 | 10.5 | |||
工作電壓（KV） | 7.2 | 12 | |||
絕緣水平（KV） | 32/60 | 42/75 | |||
額定動穩定電流（峰值）（KV） | 25、31.5、40、63、80、100、125、130 | ||||
額定熱穩定電流（有效值）（KV） | 12.5、16、25、31.5、40、50、52、63 | ||||
額定電流（A） | 外形尺寸 | 單位重量 | 外形尺寸 | 單位重量 | |
導體 | 1000 | 900*450 | 63 | 1000*500 | 70 |
1250 | 900*450 | 68 | 1000*500 | 75 | |
1600 | 900*450 | 79 | 1000*500 | 86 | |
2000 | 900*450 | 89 | 1000*500 | 96 | |
2500 | 900*450 | 100 | 1000*500 | 107 | |
3200 | 900*450 | 111 | 1000*500 | 118 | |
4000 | 900*450 | 143 | 1000*500 | 150 | |
導體 | 1250 | 800*450 | 56 | 900*500 | 61 |
1600 | 900*450 | 68 | 1000*500 | 73 | |
2000 | 900*450 | 79 | 1000*500 | 84 | |
2500 | 900*450 | 90 | 1000*500 | 95 | |
3200 | 900*490 | 101 | 1000*530 | 106 | |
4000 | 900*490 | 134 | 1000*530 | 139 | |
Ø 產品使用說明
1. 按使用環境可分為室外安裝和室內安裝兩種形式，室外安裝防護等級為IP54，室內安裝可根據需要設置散熱孔，有利於母線的散熱。
2. 產品適用的配電方式為三相三線式，10KV及以下的中性點不接地的供電係統。
3. 共箱封閉小蝌蚪网站在线观看與設備連接處及穿牆套管的連接處應設置緩衝節。
4. 當直線安裝長度超過40米時，應在適當位置設置膨脹節，以吸收熱脹冷縮引起的內應力。
